3.2 按结构方法分类
　　1) 标准孔板 又称同心直角边际孔板，其轴向截面如图4.2所示。孔板是一块加工成圆形同心的具有尖利直角边际的薄板。孔板开孔的上游侧边际应是尖利的直角。标准孔板有三种取压方法：角接、法兰及D-D/2取压；如图4.3所示。为从两个方向的任一个方向测量流量，可选用对称孔板，节省孔的两个边际均符合直角边际孔板上游边际的特性，且孔板悉数厚度不跨过节省孔的厚度。

图4.2 标准孔板


图4.3 孔板的三种取压方法

　　2) 标准喷嘴 有两种结构方法：ISA 1932喷嘴和长径喷嘴。
　　a. ISA 1932喷嘴（图4.4） 上游面由垂直于轴的平面、廓形为圆周的两段弧线所判定的缩短段、圆筒形喉部和凹槽构成的喷嘴。ISA 1932喷嘴的取压方法仅角接取压一种。


图4.4 ISA 1932喷嘴

　　b. 长径喷嘴（图4.5） 上游面由垂直于轴的平面、廓形为1/4椭圆的缩短段、圆筒形喉部和或许有的凹槽或斜角构成的喷嘴。长径喷嘴的取压方法仅D-D/2取压一种。
　　3） 经典文丘里管 由进口圆筒段A、圆锥缩短段B、圆筒形喉部C和圆锥松懈段E构成，如图4.6 所示。根据不相同的加工方法，有以下结构方法：①具有粗铸缩短段的；②具有机械加工缩短段的；③具有铁板焊接缩短段的。不相同结构方法的L1、L2、R1、 R2与D、d的联络如表4.2所示。
　　4）文丘里喷嘴 由进口喷嘴、圆筒形喉部及松懈段构成，如图4.7所示。
　　5）锥形进口孔板 锥形进口孔板与标准孔板相似，恰当于一块倒装的标准孔板，其结构如图4 . 8所示，取压方法为角接取压。



表4.2 L1、L2、R1、R2与D、d联络 注 粗 铸 入 口 机械加工的进口 粗焊的铁板进口 1 ±0.25D(100mm＜D＜150mm) L1=0.5D±0.05D L1=0.5D±0.05D 2 L2=1D或0.25D+250mm两个量中的小者 L2≥D(进口直径) L2≥D(进口直径) 3 R1=1.375D+20% R1＜0.25D R1=0,焊缝在外 4 R2=3.625d至3.8d R2＜0.25D R2=0,焊缝在外   图4.6 经典文丘里管 图4.7 文丘里喷嘴  图4.8 锥形进口孔板 1一环隙；2-夹持环；3一上游端面A；4-轻贱端面B； 5-轴线；6-流向；7-取压口；8-孔板； X-带环隙的夹持环；Y-独自取压口

  　　6)1/4圆孔板 1/4圆孔板与标准孔板比照只是孔口形状不相同，它的外形概括由一个与轴线垂直的端面，半径r为1/4圆构成的进口截面及喷嘴出口端面构成，如图4.9所示。管径小于DN40为角接取压，大于DN40为角接取压或法兰取压。

　　7) 圆缺孔板 其开孔为一个圆的一有些(圆缺有些)，这个圆的直径为管道直径的98％，开孔的圆弧有些的圆心应精判定位，使其与管道同心，这么可保证开孔不会被联接的管道或两端的垫片所隐秘，其结构如图4.10所示。取压方法为法兰取压和缩流取压(或称理论取压)。

图4.10 圆缺孔板

　　8) 偏疼孔板 这种孔板的孔是偏疼的，它与管道同心的圆相切，这个圆的直径等于管道直径的98％。设备这种孔板有必要保证它的孔不会被法兰或垫片隐秘住，其结构如图4.11所示。它选用法兰取压和缩流取压。

图4.11 偏疼孔板
1- 孔板开孔；2-管道内径；3-孔板开孔另一方位；4-孔板外径；5-孔板厚度E；
6-上游端面A；7-轻贱端面B；8-孔板开孔厚度e；9-孔板轴线；10-斜角F；
11-孔板开孔轴线；12-流向；13-上游边际G；14-轻贱边际H、I

　　 9) 楔形孔板 楔形孔板的结构如图4.12所示。其检查件为V形，方案适宜时节省件上轻贱无滞流区，不会使管道堵塞，取压方法未标准化。

图4.12 楔形流量计
1-高压取压口；2-低压取压口；3-测量管；4-楔形孔板；5-法兰

　　10) 整体(内藏)孔板 管径小于DN50孔板可以有多种结构方法，图4.13所示为内藏孔板结构，当管径较小时孔板进口边际尖利度及管道糙度等对流出系数有显着影响，因此按结构几何形状及标准难以判定流出系数，小管径孔板通常皆需单个校准才调精确判定流出系数。

图4.13 整体（内藏）孔板
(a) 直通式；（b）U形弯管式

  　　11）线性孔板 又称弹性加载可变面积可变压头孔板，如图4.14所示。其孔隙面积随流量大小而自动改动，曲面圆锥形塞子在差压和弹簧力的作用下来回移动，孔隙的改动使输出信号（差压或位移）与流量成线性联络，并极大地拓宽方案度。

图4.14 线性孔板（GILFLO型节省设备）
1-安稳设备；2-纺锤形活塞；3-固定孔板；4-排气孔；5-标定和判定蜗杆设备；
6-轴支持；7-低压侧差压检出接头；8-高张力精细弹簧；9-排水孔；10-高压侧差压检出接头

　　12）环形孔板 环形孔板的结构如图4.15所示。它由一个被同心固定在测量管中的圆板、三脚支架和中心轴管构成，中心轴管将上轻贱压力传送到差压变送器。环形孔板的利益是既能疏泄管道底部的较重物质又能使管道中气体或蒸气沿管道顶部经过。

图4.15 环形孔板

　　13)道尔管 道尔管结构如图4.16所示。它由40^o进口锥角和15^o松懈管构成。流体首要碰到a上，再经短而陡的锥体，抵达喉部槽两端的两个圆筒形有些，经过短的锥体后在f处，俄然拓宽到管道中，悉数长度仅是管径的1.5-2倍，是经典文丘里管长度的17％。道尔管发作的差压比经典文丘里管大，在高差压下却有低的压损。

图4.16道尔管

　　14)罗洛斯管 罗洛斯管结构如图4.17所示。它由进口段、进口锥管、喉部锥管、喉部和松懈管构成。进口锥管的锥角为40^o，喉部锥角为7^o，松懈管锥角为5^o，上游取压口选用角接取压，其取压口紧靠进口锥角处，轻贱取压口在喉部长度的一半，即d／4处。

图4.17 低压损(Lo-Loss)管(罗洛斯管)　　 　　图4.18 弯管流量传感器

　　15)弯管 弯管结构如图4.18所示。运用管道系统弯头作检查件，无附加压损及专门设备节省件是其利益，弯管取压口开在45^o或22.5^o处，取压口结构与标准孔板相同，两个平面内的两个取压口对准，使其能处于同一条直线上，弯管内壁应尽量坚持光滑。
　　16)可换孔板节省设备 图4.19所示为断流取出型可换孔板节省设备。在需要检查孔板或更换孔板时，可无需拆开管道，短时间暂停管道内被测介质的活动，这时就可翻开上盖，取出孔板及密封件予以检查或更换。

图4.19 可换孔板节省设备

　　17)临界流节省设备 临界流节省设备有两种结构方法：圆环喉部文丘里喷嘴和圆筒喉部文丘里喷嘴，如图4.20所示。
　　a．圆环喉部文丘里喷嘴 它由进口段、圆弧缩短段和松懈段构成。进口缩短段是一个喇叭形曲面，该曲面延伸至最小断面处(喉部)，并与松懈段相切。在进口平面的上游，廓形没有规矩，但在每个轴向方位上，其直径都应等于或大于喇叭形拓宽有些的直径。
　　b．圆筒形喉部文丘里喷嘴 它由进口段、圆弧缩短段、圆筒形喉部及松懈段构成。其进口平面为进口概括相切且垂直于喷嘴中心线的平面。缩短段为1／4圆曲面，一端与进口平面相切，另一端与圆筒喉部相切。1／4圆曲面和圆筒喉部之间的联接应没有缺陷，联接要滑润。

图4.20 临界流节省设备

(a)圆环形喉部文丘里喷嘴
　　1一压力表；2-此处概括的表面粗糙度Ra不跨过15×10^-6d，其曲面差错不能大于±0.001d
(b)圆筒形喉部文丘里喷嘴
　　1一此处概括的表面粗糙度Ra不跨过15×10^-6d，其喇叭形曲面及圆柱形的差错不能大于±0.001d; 2-在圆锥松懈段概括的表面粗糙度Ra不跨过10^-4d



3.3 按用途分类
　　1)标准节省设备 ISO 5167或GB／T2624中所包括的节省设备称为标准节省设备，它们是标准孔板、标准喷嘴、经典文丘里管和文丘里喷嘴。在方案、制造、设备及运用方面皆遵从标准规矩，可不必单个校准而运用。
　　2)低雷诺数节省设备 如1／4圆孔板、锥形进口孔板和两层孔板等。
　　3)脏污流节省设备 如圆缺孔板、偏疼孔板和楔形孔板等。
　　4)低压损节省设备 如道尔管、罗洛斯管、弯管及环形管等。

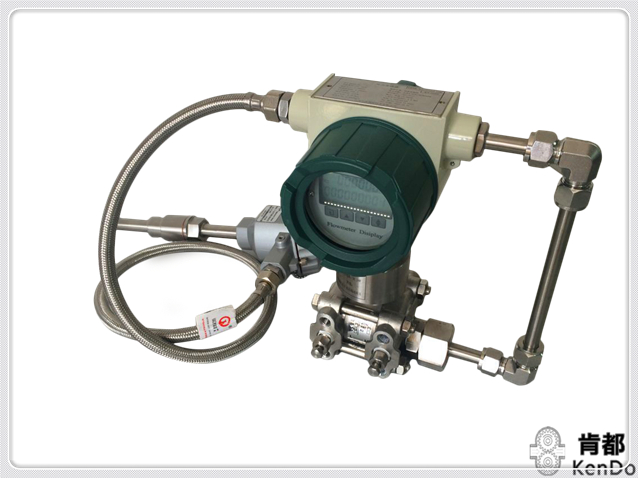

　　5)小管径节省设备 如整体(内藏)孔板和一体式流量变送器等。
　　6)宽方案度节省设备 如线性孔板等。
　　7)临界流节省设备 如临界流文丘里喷嘴等。
